Установки вакуумного водопонижения

Особенностью установок типа УВВ в отличие от установок типа ЛИУ является то, что они работают с глубоким вакуумом (4–6 м вод. ст.) в приемных звеньях иглофильтров. Вакуумный насос интенсифицирует движение уровня грунтовых вод и этим увеличивает эффект установки водопонижения. При работе водопонизительной установки из ее всасывающей системы (иглофильтры и коллекторы) откачивается не только вода, но и воздух, просачивающийся к приемным звеньям иглофильтров через осушенный грунт из атмосферы.

Рассмотрим две модификации установок УВВ: УВВ-1 и УВВ-2.

УВВ-1 и УВВ-2 имеют существенные конструктивные различия.

В комплект УВВ-1 входят:

• один специализированный насосный агрегат УВВ-1
• 24 звена всасывающего коллектора диаметром 150 мм, длиной по 4,5 м каждое
• 100 легких иглофильтров длиной по 7 м.

Насосным агрегатом установки, откачиваются воздух и грунтовая вода для понижения ее уровня. В приемную камеру агрегата вода и воздух поступают обособленно через воздухоохладитель. После грубой очистки на сетках приемной камеры частицы воды и воздух попадают в вакуум-насос и затем в распределительную камеру, из которой воздух уходит в атмосферу, а вода — частично в сбросную линию, частично (около 1 л/сек) к небольшому центробежному насосу, подающему ее на питание водяного кольца вакуум-насоса и к его сальникам.

Распределительная камера служит для приема необходимого количества воды, заливаемой перед пуском агрегата. При остановке агрегата в распределительной камере и корпусе вакуумного-насоса остается вода, которой вполне достаточно для зарядки.

• Производительность насосного агрегата: по воде — до 7 л/сек, по воздуху — 1,5–1,8 м³/мин.
• Мощность электродвигателей вакуумного-насоса ВВН-12 — 28 кВт, центробежного насоса 1½ К-6 — 1,7 кВт.

Все механизмы, вспомогательные устройства и коммуникации агрегата смонтированы на опорной раме.

В комплект УВВ-2 входят:

• насосный агрегат
• всасывающий коллектор
• иглофильтры
• сбросной трубопровод.

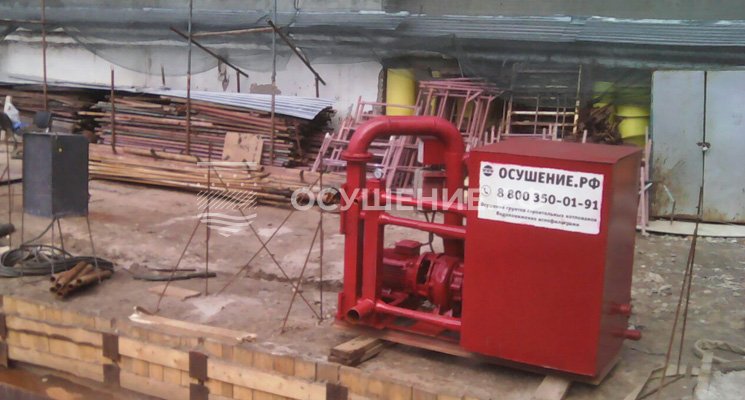

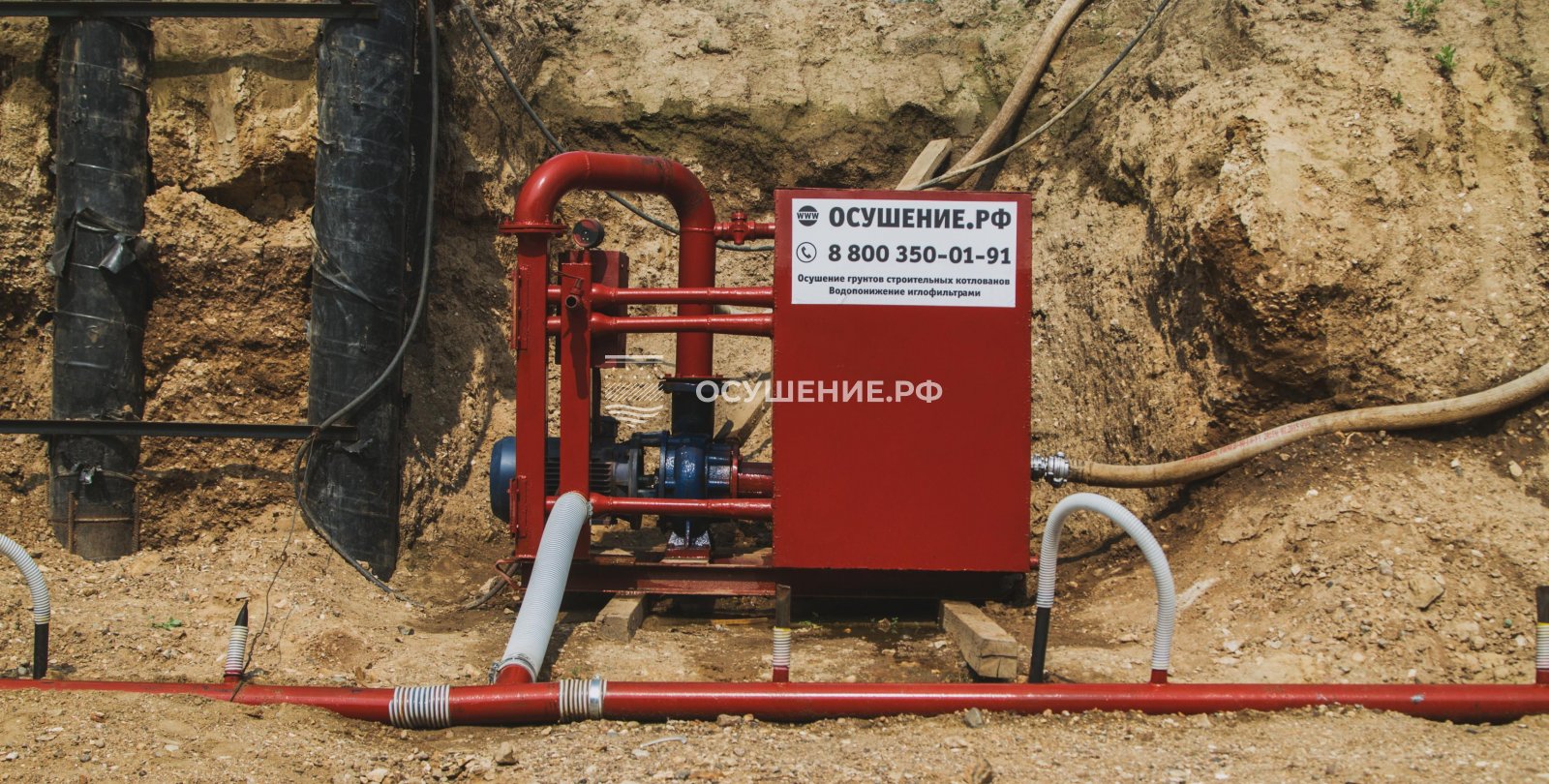

Насосный агрегат состоит из центробежного насоса ЗК-6, циркуляционного резервуара со смонтированным на нем водовоздушным эжектором и приемного патрубка с водоводяным эжектором.

• Производительность насоса — 47 л/сек, напор — 32,5 м вод. ст.
• Мощность электродвигателя А02-72-4 — 30 кВт, скорость вращения — 146 об/мин.
• Производительность агрегата: по воздуху — 0,65 м³/мин, по воде — 10 л/сек.

Всасывающий коллектор диаметром 150 мм состоит из 12 звеньев длиной по 4,5 м каждое. В установке предусмотрено 50 легких иглофильтров длиной по 7,5 м. Сбросной трубопровод установки выполнен из резинотканевых рукавов диаметром 150 мм.

Приведенный комплект оборудования отвечает лишь некоторым средним условиям. Фактический набор оборудования должен быть установлен для каждого конкретного объекта с учетом геологического строения участка и особенностей производства работ.
